TSM-103-01-F-SH-LC

Name: Samtec TSM-103-01-F-SH-LC
Brand: Samtec
SKU: 200-TSM10301FSHLC
Price: 3.61 PLN
Availability: OutOfStock

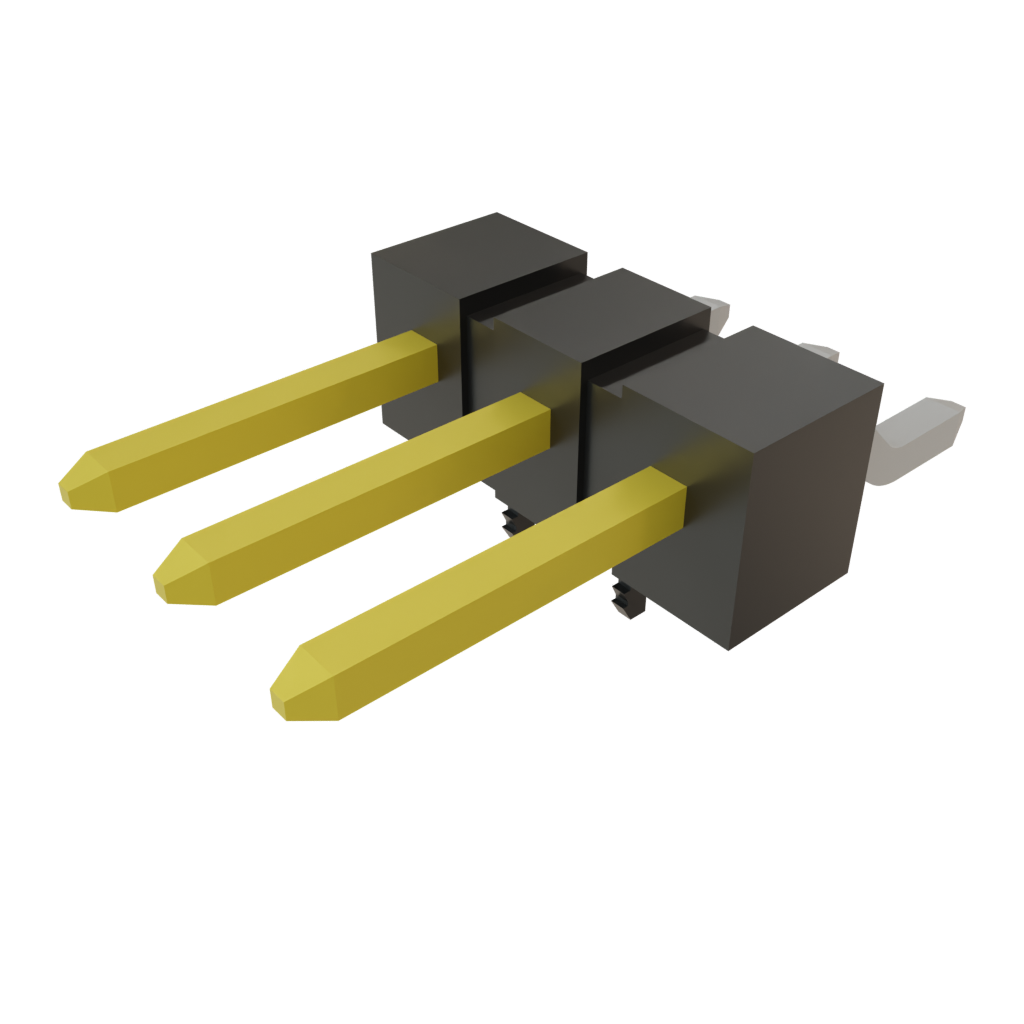

Zdjęcia mają charakter wyłącznie informacyjny
Zobacz specyfikację produktu

Nr Mouser:

200-TSM10301FSHLC

Nr prod.:

TSM-103-01-F-SH-LC

Produc.:

Samtec

Opis:

Headers & Wire Housings .100 Surface Mount Terminal Strip

Model ECAD:

Pobierz bezpłatną aplikację Library Loader, aby skonwertować ten plik do narzędzia ECAD Tool. Dowiedz się więcej o modelu ECAD.

Więcej informacji

Dowiedz się więcej o Samtec TSM-103-01-F-SH-LC

Dostępność

Stany magazynowe:: Niedostępne na stanie

Wystąpił nieoczekiwany błąd. Spróbuj ponownie później.
Średni czas produkcji:: 14 tygodni Oczekiwany czas produkcji w fabryce.

Wpisz ilość:

Minimum: 1 Wielokrotności: 1

Cena jednostkowa:

-,-- zł

wewn. Cena:

-,-- zł

Szac. taryfa:

Cennik (PLN)

Il.	Cena jednostkowa	wewn. Cena
	3,61 zł	3,61 zł
	3,01 zł	150,50 zł
	2,09 zł	1 111,88 zł
	1,93 zł	2 053,52 zł

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atrybuty produktu	Wartość atrybutu	Wybierz atrybut
Producent:	Samtec
Kategoria produktów:	Złącza sygnałowe i przemysłowe
RoHS:
Produkt:	Headers
Rodzaj:	Pin Header
Liczba pozycji:	3 Position
Skok:	2.54 mm (0.1 in)
Liczba rzędów:	1 Row
Styl mocowania:	SMD/SMT
Styl styku:	Solder Pin
Kąt montażu:	Horizontal
Płeć styku:	Pin (Male)
Pokrycie styku:	Gold
Długość słupka łącza:	5.84 mm (0.23 in)
Seria:	TSM
Minimalna temperatura robocza:	- 55 C
Maksymalna temperatura robocza:	+ 125 C
Opakowanie:	Tube
Marka:	Samtec
Materiał styku:	Phosphor Bronze
Kraj montażu:	Not Available
Kraj wytworzenia:	Not Available
Kraj pochodzenia:	US
Prąd znamionowy :	4.1 A to 5.4 A
Klasyfikacja palności:	UL 94 V-0
Kolor pokrywy:	Black
Materiał oprawy:	Liquid Crystal Polymer (LCP)
Rodzaj produktu:	Headers & Wire Housings
Wielkość opakowania producenta:	76
Podkategoria:	Headers & Wire Housings

Znalezione produkty:

Aby pokazać podobne produkty, zaznacz przynajmniej jedno pole wyboru

Aby wyświetlić podobne produkty w tej kategorii, zaznacz co najmniej jedno pole wyboru powyżej.

Wybrane atrybuty: 0

Filtruj dokument:

Images

Obraz

Models

TSM-103-01-F-SH-LC Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

USHTS:: 8536694040
ECCN:: EAR99

Kwadratowe wtyki stykowe TSM 0,100 cala (2,54 mm) SMT 0,025 cala

Kwadratowe, montowane powierzchniowo wtyki stykowe TSM 0,100 cala (2,54 mm) SMT 0,025 cala firmy Samtec to złącza typu płyta-płyta wyposażone w kwadratowe styki słupkowe ustawione w jednym, dwóch lub trzech rzędach i oferowane w kształcie prostym, zakrzywionym pod kątem prostym oraz mieszanym. Te wysoce niezawodne, wytrzymałe wtyki są dostępne w orientacji pionowej i prostopadłej. Od 10 lat pozytywnie zaliczają próby korozyjne w przepływającej mieszaninie gazów (MFG). Wtyki TSM firmy Samtec oferują wytrzymałość do 2500 cykli przyłączania. Popularne złącza pasujące do serii TSM to SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES i HLE. Pasują do kabli z serii IDSS i IDSD.
