TSDF-25-D-S

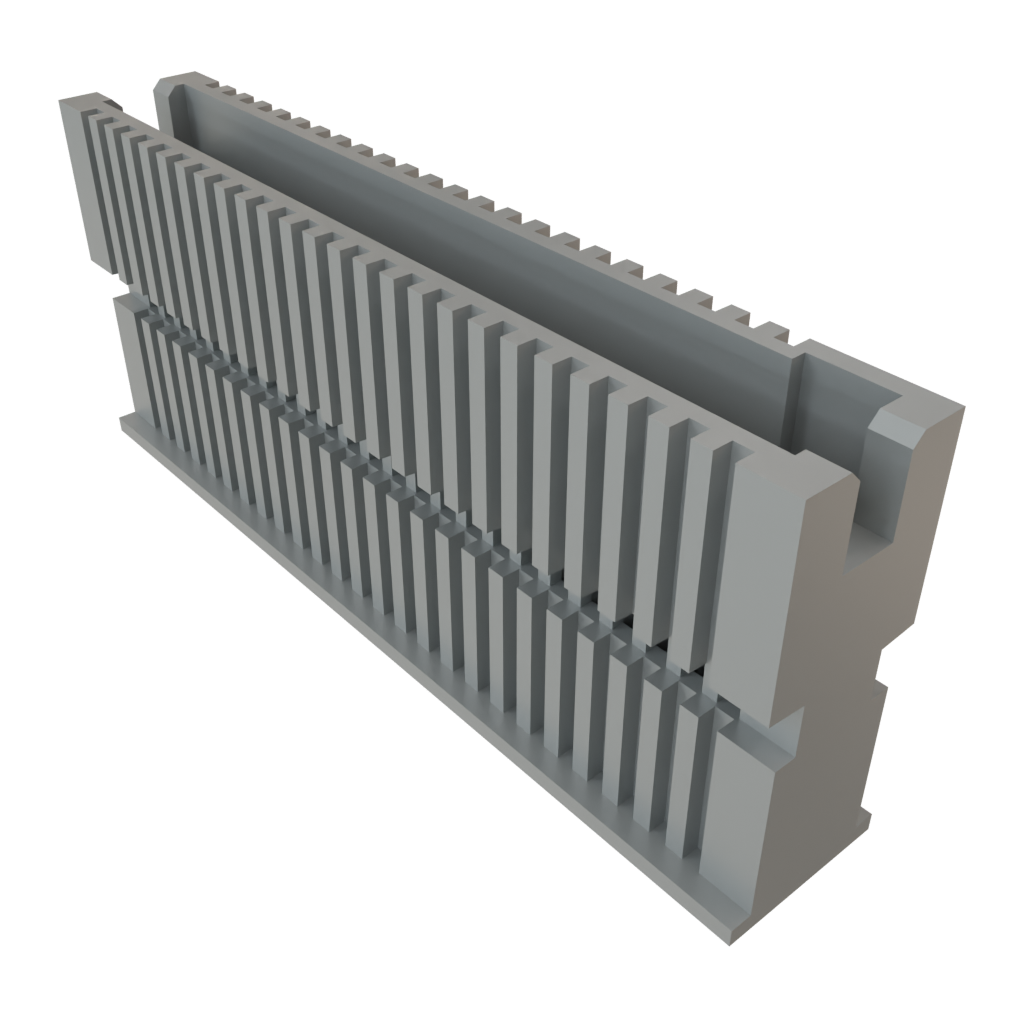

Name: Samtec TSDF-25-D-S
Brand: Samtec
SKU: 200-TSDF-25-D-S
Price: 6.01 PLN
Availability: InStock

Zdjęcia mają charakter wyłącznie informacyjny
Zobacz specyfikację produktu

Nr Mouser:

200-TSDF-25-D-S

Nr prod.:

TSDF-25-D-S

Produc.:

Samtec

Opis:

Headers & Wire Housings .050 Tiger Eye Discrete Wire, Terminal Housing

Karta charakterystyki:

TSDF-25-D-S Karta charakterystyki (PDF)

Model ECAD:

Pobierz bezpłatną aplikację Library Loader, aby skonwertować ten plik do narzędzia ECAD Tool. Dowiedz się więcej o modelu ECAD.

Więcej informacji

Dowiedz się więcej o Samtec TSDF-25-D-S

Na stanie magazynowym: 150

Stany magazynowe:: 150 Wysylamy natychmiast

Wystąpił nieoczekiwany błąd. Spróbuj ponownie później.
Średni czas produkcji:: 2 tygodni Oczekiwany czas produkcji w fabryce dotyczący ilości większych niż pokazane.

Wpisz ilość:

Minimum: 1 Wielokrotności: 1

Cena jednostkowa:

-,-- zł

wewn. Cena:

-,-- zł

Szac. taryfa:

Cennik (PLN)

Il.	Cena jednostkowa	wewn. Cena
	6,01 zł	6,01 zł
	4,66 zł	233,00 zł
	3,75 zł	375,00 zł
	3,54 zł	1 770,00 zł

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atrybuty produktu	Wartość atrybutu	Wybierz atrybut
Producent:	Samtec
Kategoria produktów:	Złącza sygnałowe i przemysłowe
RoHS:
Produkt:	Wire Housings
Rodzaj:	Receptacle Housing
Liczba pozycji:	50 Position
Skok:	1.27 mm (0.05 in)
Liczba rzędów:	2 Row
Rozstaw wierszy:	1.27 mm (0.05 in)
Styl mocowania:	Cable Mount / Free Hanging
Kąt montażu:	Straight
Seria:	TSDF
Nazwa handlowa:	Tiger Eye Discrete
Minimalna temperatura robocza:	- 55 C
Maksymalna temperatura robocza:	+ 125 C
Opakowanie:	Bag
Marka:	Samtec
Kraj montażu:	Not Available
Kraj wytworzenia:	Not Available
Kraj pochodzenia:	US
Klasyfikacja palności:	UL 94 V-0
Kolor pokrywy:	Black
Płeć oprawy:	Female
Materiał oprawy:	Liquid Crystal Polymer (LCP)
Rodzaj zatrzaskiwania:	Unlatched
Rodzaj produktu:	Headers & Wire Housings
Wielkość opakowania producenta:	1
Podkategoria:	Headers & Wire Housings

Znalezione produkty:

Aby pokazać podobne produkty, zaznacz przynajmniej jedno pole wyboru

Aby wyświetlić podobne produkty w tej kategorii, zaznacz co najmniej jedno pole wyboru powyżej.

Wybrane atrybuty: 0

Filtruj dokument:

Karta charakterystyki

TSDF-25-D-S Karta charakterystyki (PDF)

Images

Obraz

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8547200000
USHTS:: 8538906000
ECCN:: EAR99

TFSDx/TSDF/T1M44 0.050" Discrete Wire Connectors

Samtec TFSD, TFSDT, TSDF, and T1M44-x 0.050" Discrete Wire Connectors and Cable Assemblies feature the high-reliability Tiger Eye™ contact system with shrouded, polarized, and keyed variants. These housings, cable assemblies, and terminals offer a 0.050" (1.27mm) pitch, black LCP insulator, and gold-plated BeCu contacts in a 30AWG to 28AWG range. The 0.050" (1.27mm) Discrete Wire components range from six to 100 positions and mate with the SFM, SFC (-TR requires TFM-WT option), and SFML (-XL option required) sockets.

Discrete Wire Components & Cable Assemblies

Samtec Discrete Wire Components and Cable Assemblies offer significant space savings and design flexibility in cable-to-board, cable-to-cable, and cable-to-panel applications. This discrete wire family is ideal for a variety of industries, including industrial, automation, military, automotive, and medical. The lineup is available in pitches from 1mm to 4.19mm, with a wire range from 30AWG to 16AWG. Samtec Discrete Wire Components and Cable Assemblies feature a comprehensive selection of bodies, contacts, and terminals with rugged latching, individually shrouded or high-reliability Tiger Eye™ contact systems, ultra-micro-power and high-power versions, keying, polarization, and more.

1.27mm Tiger Eye™ Discrete Wire System

Samtec 1.27mm (0.050") Tiger Eye™ Discrete Wire System includes cables, plugs, sockets, and terminal strips designed for micro rugged applications. These products are available as components or complete assemblies and feature the high-reliability Tiger Eye contact system. Samtec 1.27mm Tiger Eye Discrete Wire System offers shrouded, polarized, and keyed products with PVC or Teflon cable. Metal latch and screw-down options are also available.
