DW-16-09-G-D-276

Name: Samtec DW-16-09-G-D-276
Brand: Samtec
SKU: 200-DW-16-09-G-D-276
Price: 15.44 PLN
Availability: InStock

Zdjęcia mają charakter wyłącznie informacyjny
Zobacz specyfikację produktu

Nr Mouser:

200-DW-16-09-G-D-276

Nr prod.:

DW-16-09-G-D-276

Produc.:

Samtec

Opis:

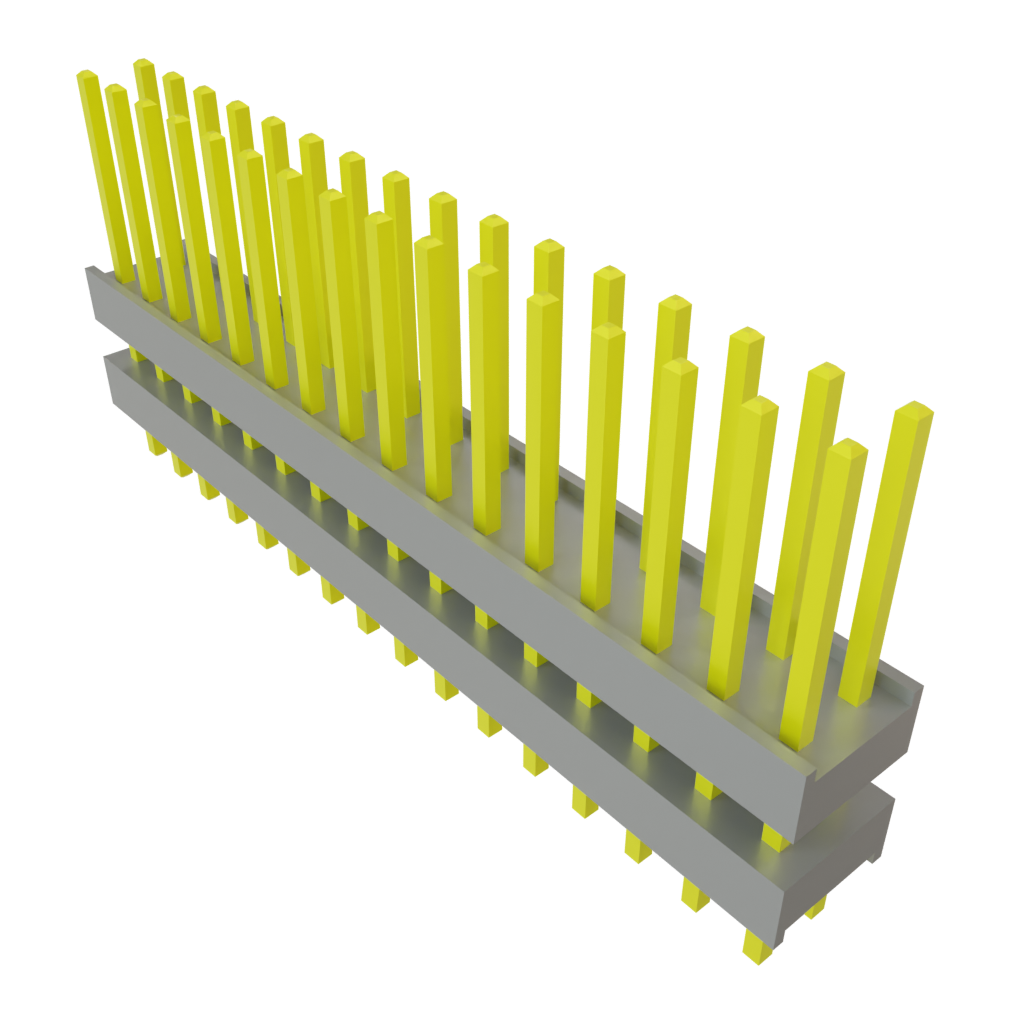

Board to Board & Mezzanine Connectors Flexible Board Stacking Header with Fixed Tail Length

Karta charakterystyki:

DW-16-09-G-D-276 Karta charakterystyki (PDF)

Model ECAD:

Pobierz bezpłatną aplikację Library Loader, aby skonwertować ten plik do narzędzia ECAD Tool. Dowiedz się więcej o modelu ECAD.

Na stanie magazynowym: 29

Stany magazynowe:: 29 Wysylamy natychmiast

Wystąpił nieoczekiwany błąd. Spróbuj ponownie później.
Średni czas produkcji:: 1 tydzień Oczekiwany czas produkcji w fabryce dotyczący ilości większych niż pokazane.

Wpisz ilość:

Minimum: 1 Wielokrotności: 1

Cena jednostkowa:

-,-- zł

wewn. Cena:

-,-- zł

Szac. taryfa:

Cennik (PLN)

Il.	Cena jednostkowa	wewn. Cena
	15,44 zł	15,44 zł
	14,58 zł	364,50 zł
	13,63 zł	681,50 zł
	11,74 zł	1 174,00 zł
	11,14 zł	5 570,00 zł

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atrybuty produktu	Wartość atrybutu	Wybierz atrybut
Producent:	Samtec
Kategoria produktów:	Złącza do połączeń pomiędzy płytami i typu Mezzanine
RoHS:
Produkt:	Headers
Liczba pozycji:	32 Position
Skok:	2.54 mm (0.1 in)
Liczba rzędów:	2 Row
Styl styku:	Solder
Kąt montażu:	Vertical
Wysokość stosu:	0.276 in
Minimalna temperatura robocza:	- 55 C
Maksymalna temperatura robocza:	+ 125 C
Pokrycie styku:	Gold
Materiał styku:	Phosphor Bronze
Materiał oprawy:	Polyester
Seria:	DW
Opakowanie:	Bulk
Aplikacja:	Board-to-Board, Cable
Marka:	Samtec
Klasyfikacja palności:	UL 94 V-0
Styl mocowania:	Throuh Hole
Wielkość opakowania producenta:	1
Długość słupka styku:	2.79 mm
Nazwa handlowa:	Flex Stack
Jednostka masy:	570,240 mg

Znalezione produkty:

Aby pokazać podobne produkty, zaznacz przynajmniej jedno pole wyboru

Aby wyświetlić podobne produkty w tej kategorii, zaznacz co najmniej jedno pole wyboru powyżej.

Wybrane atrybuty: 0

Filtruj dokument:

Karta charakterystyki

DW-16-09-G-D-276 Karta charakterystyki (PDF)

Images

Obraz

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Flexible Stacking Connectors

Samtec Flex Stacking Board Connectors feature a large variety of board-to-board connectors with design flexibility. These Samtec board-to-board connector systems are available in a variety of pitches, densities, stack heights, orientations, and other standard or modified options, making it easy to find the right connector for any application. Flex-Stack options include one-piece, low profile pass-through, elevated, hermaphroditic, shrouded, coplanar, parallel, and perpendicular. Post heights are adjustable in increments of 0.005” (0.13mm).
